Laboratorio #1
Diseño De Sistemas Embebidos
Andres Felipe Barona Rodriguez.
Ingeniería Electrónica.
Universidad Santiago de Cali.
Descripción:
Bienvenidos a un nuevo laboratorio.
¿Que vamos a hacer?
Controlar 8 leds desde el Arduino, un led encendido que se mueve de izquierda a derecha. Donde se usara un ciclo for para prender y apagar un led llamando dos funciones realizadas previamente. Se usara un vector para almacenar los 8 leds.
Material necesario para este proyecto:
· 1 Arduino One
· 1 Protoboard
· 8 Diodos LED
· 8 Resistencias 220Ω o
· 1 Juego de Cables
DIAGRAMAS:
ESQUEMÁTICO
MONTAJE EN LA PROTOBOARD:
ESQUEMÁTICO
MONTAJE EN LA PROTOBOARD:

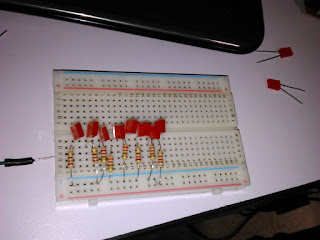

FOTOGRAFÍAS DEL MONTAJE:
PASO #1: Seleccionar los elementos adecuados para realizar el laboratorio.
PASO #2: Colocar las 8 resistencias en la protoboard, estas resistencias se conectan a los anodos(+) la pata más larga de los diodos.
PASO #3: Conectar los ocho led's, cada led se conecta en serie con una resistencia, debemos tener presente que las resistencias están conectadas a los anodos del los diodos (+), por esta razón la pata que corresponde conectar en cada resistencia es el anodo ó pata mas larga del led que corresponde al lado positivo.
PASO #4: Las resistencias deben conectarse a las salidas digitales del arduino, para ello utilizaremos los pines del 2 al 9; ademas debemos polarizar la tierra desde el pin del arduino GND. De esta manera lo ultimo que se hace es conectar el arduino y programarlo.
Video del circuito funcionando
Código de Programación del Arduino
